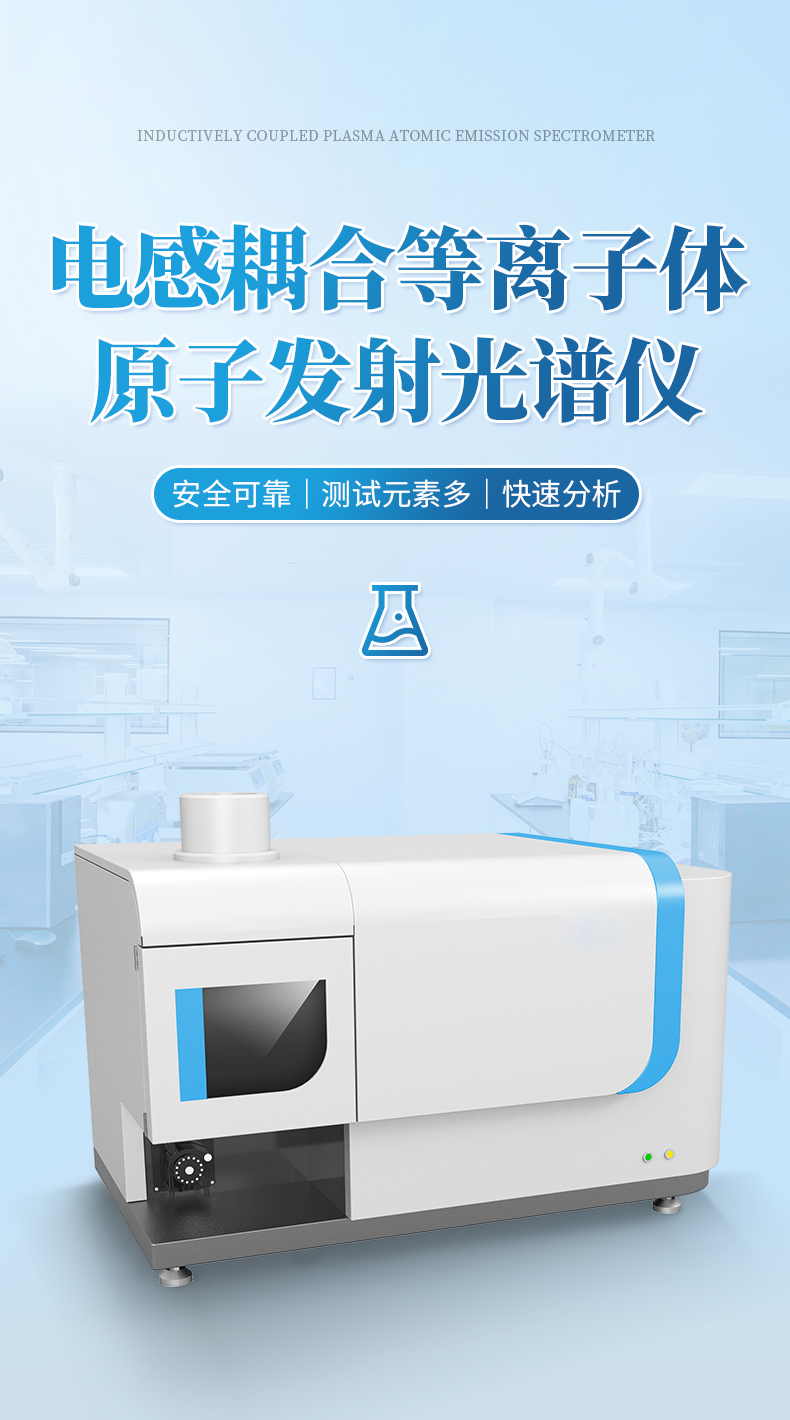

全譜電感耦合等離子體原子發射光譜儀

產品介紹：

YP-ICP2 觀測全譜直讀型電感耦合等離子體發射光譜儀，是山東優云譜光電科技有限公司基于多年光譜類儀器開發經驗，推出的一款全新一代的ICP-OES產品。利用性能可靠的集成固態射頻電源、穩固的恒溫二維分光系統、科研級制冷防溢出CCD檢測系統，結合光譜校正技術，將HM-ICP9的操作性、靈活性和可靠性發揮的超乎想象，日常操作和維護非常簡單，更適合實驗的操作要求，實現小型化(Miniatorization)、便捷化(Intelligentize）、智能化(Convenience）的光譜儀（Spectrometer）。

全譜直讀型電感耦合等離子體發射光譜儀 ，是目前無機元素分析的主流產品，它具有光譜干擾小，穩定性好、分析快速等優點，是無機元素分析領域常用的手段?？蓮V泛應用于環境保護、食品安全、地質礦產、冶金、有色金屬、稀土、化工、臨床醫藥、石油制品、半導體、農業研究等各個領域。用于測定不同物質中的常量、微量、痕量元素含量，可用于樣品中元素的定性、半定量及精確定量分析，檢出限可達十億分之一級。

性能特點：

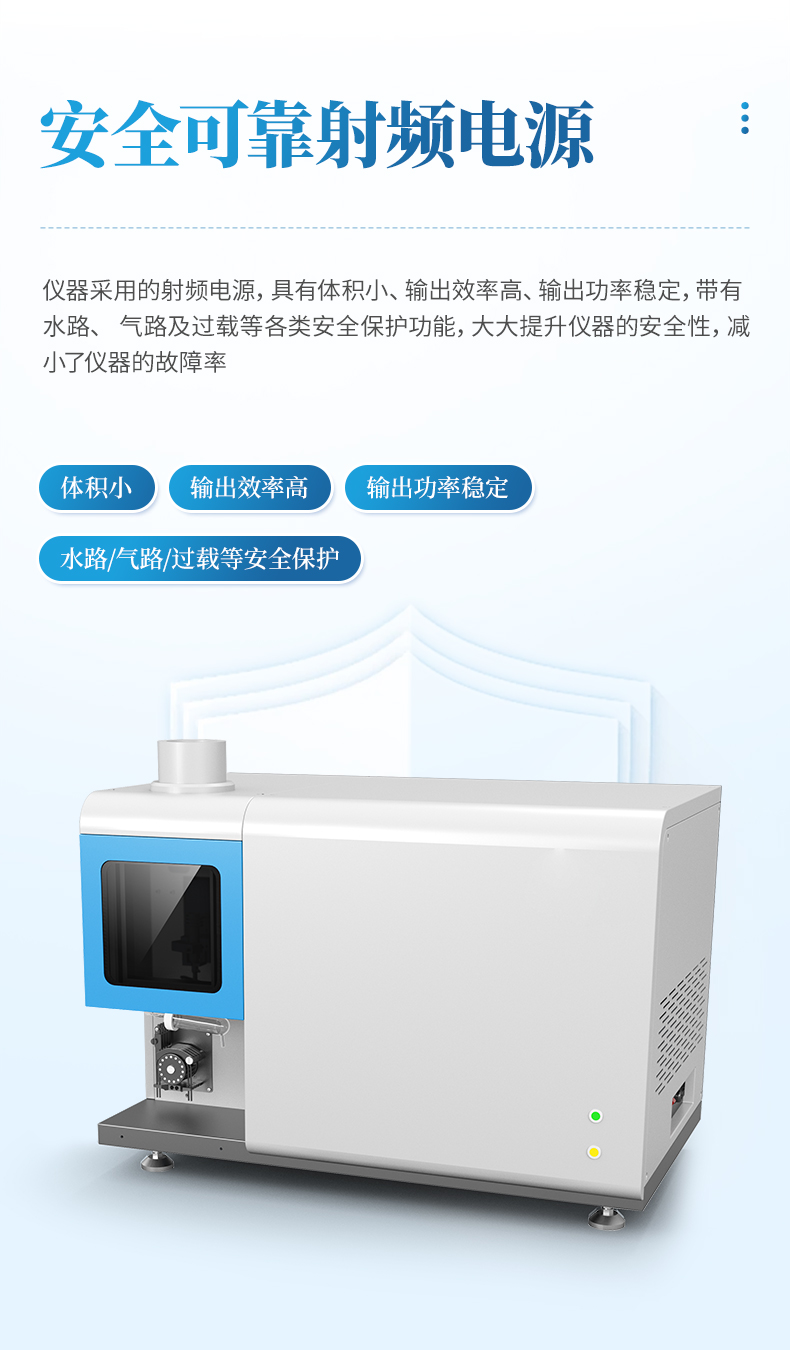

1、安全可靠的固態射頻電源

儀器采用的射頻電源，具有體積小、輸出效率高、輸出功率穩定，帶有水路、氣路及過載等各類安全保護功能，大大提升儀器的安全性，減小了儀器的故障率。

2、儀器自動化程度高

儀器的自動化程度高，除了電源開關外，所有操作均由軟件完成。智能化的軟件，可實時可對各項操作進行實時反饋及信息提示。

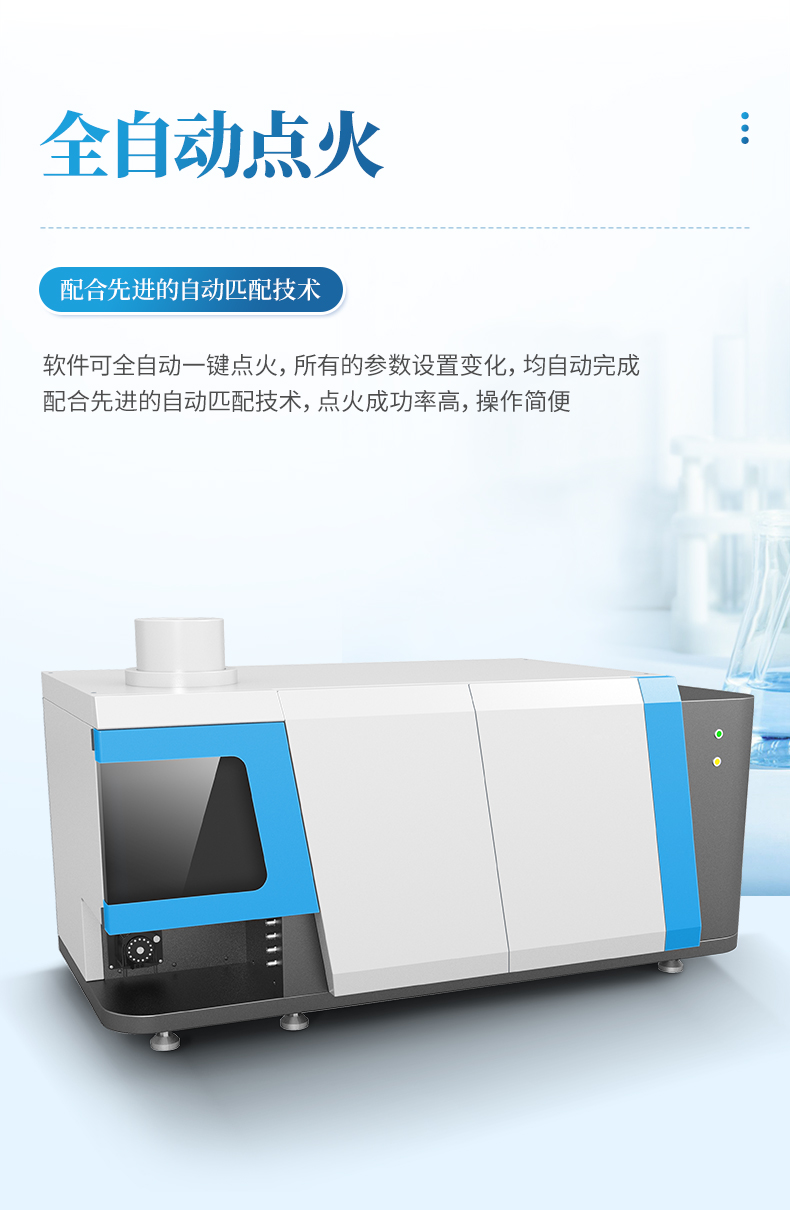

3、全自動點火及匹配技術

軟件可全自動一鍵點火，所有的參數設置變化，均自動完成。配合先進的自動匹配技術，點火成功率高，操作簡便。

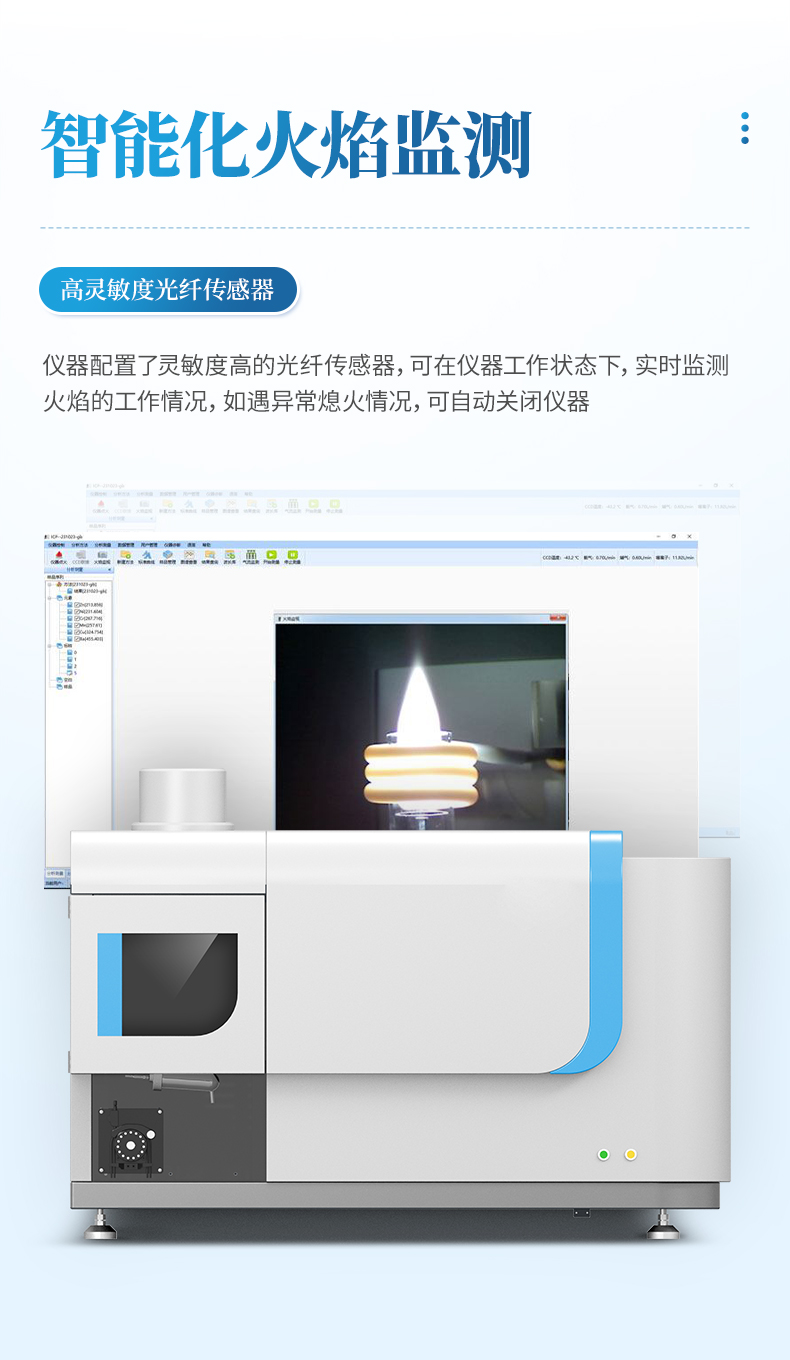

4、智能化的火焰監測功能

儀器配置了靈敏度高的光纖傳感器，可在儀器工作狀態下，實時監測火焰的工作情況，如遇異常熄火情況，可自動關閉儀器。

5、等離子火焰實時監測系統

具有實時全彩色攝像系統,操作者在儀器的控制軟件中可以實時全彩色看到 等離子體的運行圖形,并觀察炬管、炬管中心管是否變臟需要清洗。

6、分離式進樣系統

霧室與炬管的分體式設計，減少了燃燒室內溫度變化帶來的霧化效率的影響，更加直觀的觀測實時的進樣狀態。配合加長型霧室，有效進行氣液分離，較少水蒸氣的干擾。

7、高精度的氣流控制系統

儀器工作中的等離子氣、輔助氣、載氣全部采用高精度的質量流量控制器（MFC）來控制，具有流量連續可調、輸出氣流的精度高，保證了測試數據的準確性。

8、蠕動泵進樣裝置

蠕動泵為十五轉子五通道全自動設計，蠕動泵轉速可根據需求流量設置調節；可滿足客戶在線樣品稀釋和在線添加內標的特殊使用要求。

9、超出想象的測試速度

20s一次的測試速度，可以設置合適的積分時間進行測量；可以一次曝光讀出所有分析譜線的積分強度值；一分鐘內實現單個樣品近70種元素的精確測量。

10、科研級大幅面CCD檢測器

采用自主研發的CCD檢測系統，百萬級像素；160-900nm波長范圍全覆蓋，一次曝光，所有元素同時檢測。

11、便捷的波長校準功能

智能的自動波長校準算法，開機后軟件自動進行波長校準，大大節省了的波長校準的時間和成本。

12、精密的分光系統

采用中階梯光柵配合棱鏡交叉色散分光方式，精密的光學設計可獲得最大的光通量和優異的光譜分辨率；無任何移動光學部件，保證了良好的重復性和長期穩定性；超低雜散光器件配合光學設計，大大降低了背景光的干擾，進一步降低了儀器檢出限。

13、一秒定位炬管位置

采用炬管輔助安裝工具，可準確實現炬管與線圈位置的同心圓結構，同時保證位置沒有任何偏移，保證測試信號的穩定性。

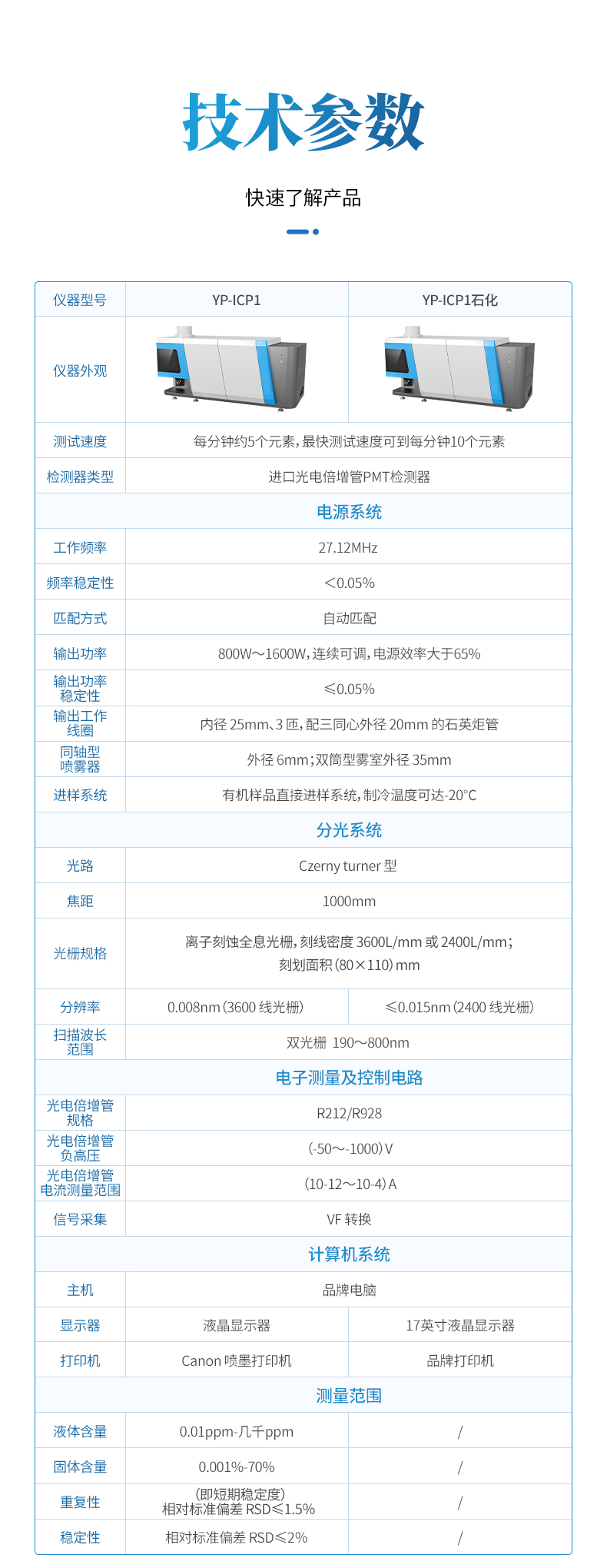

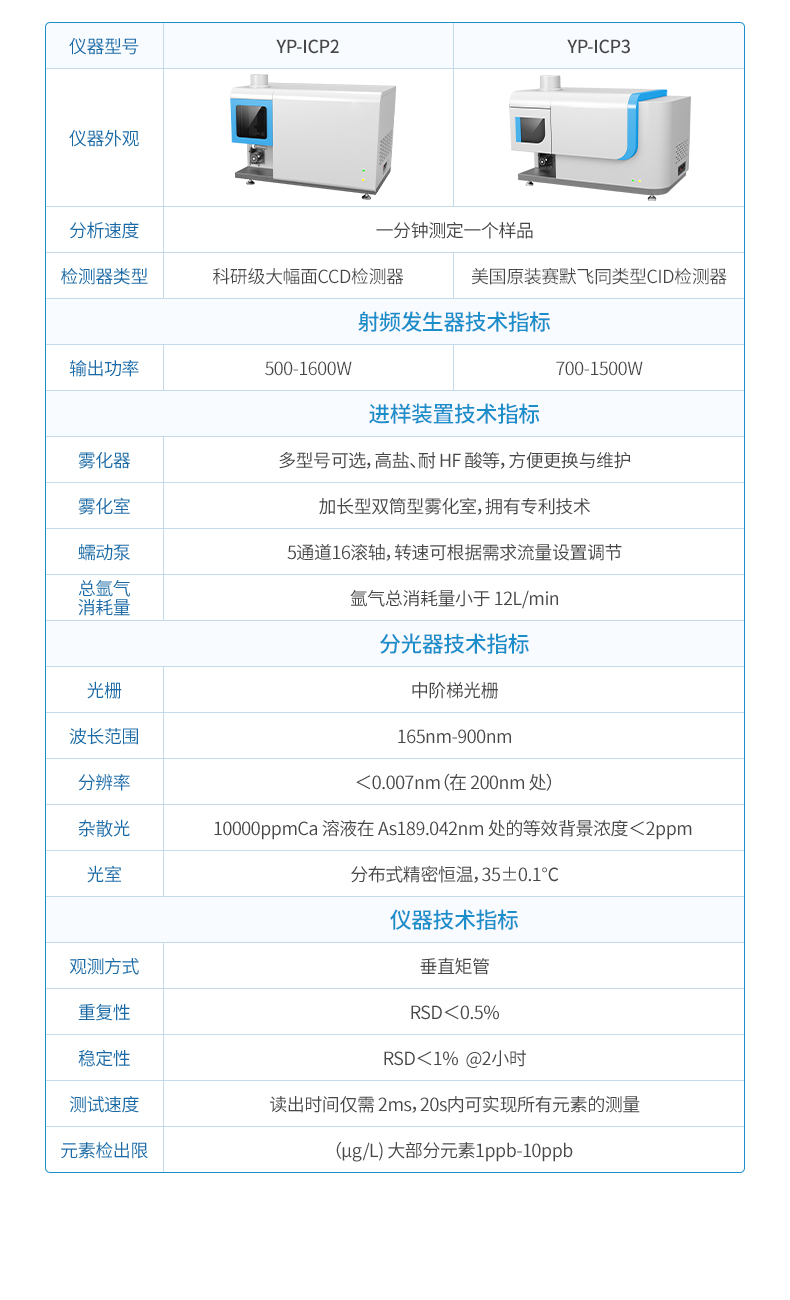

技術指標：

1、進樣系統

1.1 加長型霧室，保證高靈敏度的情況下有效降低背景噪聲，低記憶效應。

1.2 高效同心圓霧化器，霧化效率高、重復性好，記憶效應弱，可直接自吸進樣。

1.3 快速拆卸式炬管，搭配自主研發的炬管工裝，可一秒實現炬管的準確定位，減少因更換 炬管帶來的位置誤差影響測試性能。

1.4 蠕動泵為 5 通道 16 滾軸全自動設計，蠕動泵轉速連續可調。確保穩定進樣的同時，可 支持進樣、排廢、在線內標和其他試劑進樣管（氫化物發生器）同時運行。

1.5 分腔體式進樣系統，炬管和霧室在不同的空間內，減少炬管高溫對霧化的影響，也可以 直接觀察樣品的進行，便于實時排除異常情況。

1.6 多種類型的霧化器、霧室及炬管可選，可實現有機、高鹽、高靈敏、耐 HF 酸等不同進 樣需求，方便更換與維護。

1.7 集成氣路全自動控制，采用精密質量流量控制器控制多路氣體流量，精度 0.01L/min。

1.8 缺氣氣保護功能，儀器在氣源耗盡的情況下自動熄火，并通過嗡鳴器實時發出報警聲音。

1.9 火焰視頻監測，儀器配置了靈敏度高的火焰?zhèn)鞲邢到y(tǒng)，以及可視化視頻監測攝像頭， 可以實時觀測燃燒室火焰狀態，并在熄火時自動關閉射頻電源，保護儀器重要部件。

1.10 可視化的儀器運行狀態監控模塊，可對儀器各組成部件的運行情況進行監測，判斷故 障原因，便于各部件的正常運行。

2、等離子體系統

2.1 等離子體觀察方式：垂直矩管。

2.2 全數字控制的射頻電源，功率范圍 500-1600W，連續 1W 可調；功率穩定性: ≤0.01%。

2.3 自激式全固態 RF 射頻發生器：快速匹配、自動調諧，水冷散熱。

2.4 智能衰減：具有自動衰減功能，可衰減 100 倍以內濃度的樣品，簡化分析，使得元素高 含量梯度大的樣品，無需手動稀釋即可分析完成。

2.5 頻率：大于 27.12MHz，頻率穩定性：≤0.01%。

3、光學系統

3.1 新一代中階梯光柵及棱鏡作為分光元件，內部無活動部件，光學穩定性好。

3.2 恒溫光學系統，所有光學元件均密封于恒溫光室中，主機與光室隔離式設計。光室內部 精密恒溫 36℃±0.1℃，氬氣吹掃。

3.3 光路焦距:440mm，全反射成像光路，石英棱鏡二維色散系統。

3.4 光學系統波長范圍：165-900nm，全波長覆蓋。

3.5 波長校正: 每次點火，軟件自動采用 C、N、Ar 等空氣元素譜線進行譜峰位置校正，保 證分析波長的正確性，無須波長校正溶液。

3.6 吹掃型光室：對 189nm 以下波長測定，可選擇氬氣或氮氣進行光路吹掃。

3.7 雜散光：≤2.0mg/L（10000mg/L Ca 溶液在 As 188.980nm 處測定）。

3.8 光學分辨率：≤0.007nm（在 200nm 處）。

4、檢測系統

4.1 高效半導體制冷的 CCD 固體檢測器，在光譜儀波長范圍內具有連續像素，能任意選擇波長。

4.2 采用高效半導體制冷（三級 TEC），制冷溫度可達 -45℃，啟動時間：＜3 分鐘。

4.3 防飽和溢出：針對每一個像素進行背泄式防溢出保護設計，徹di消除譜線飽和溢出問題。

4.4 智能積分設計：信號背景同步采集，同時以最佳信噪比獲得高強度信號和弱信號，拓寬 的動態范圍，使高低含量元素可以同時檢測。

4.5 檢測器表面無任何光轉換化學涂膜，不會因為涂層老化而導致檢測器損壞更換。 4.6 檢測單元不低于百萬像素。

5、軟件

5.1 圖形化操作界面，軟件操作方便、直觀，具有定性、半定量、定量分析功能。

5.2 具有 75000 條以上的譜線庫，每條譜線至少可以選擇 30 個象素點進行測量，開放式軟件數據庫。

5.3 具有全譜采集功能，軟件上可直接獲取完整全譜圖，了解樣品光譜及光譜干擾狀態。

5.4 具有多種干擾校正方法和實時背景扣除功能：如外標法、內標法、干擾元素校正系數法 （IEC）、標準加入法等，多種數據分析及驗證的手段。

5.5 具有可視化的儀器運行狀態監控模塊。

5.6 具備全彩等離子體實時攝像系統，可以通過軟件監控等離子體火焰狀態。

5.7 軟件可選擇配置審計追蹤功能，可以實現多用戶多層級權限設置，具有完善的操作日志 記錄。軟件測試結果可在局域網內自動上傳到指ding電腦上，大大提高工作效率。

6、性能指標

6.1 分析速度：≥每分鐘 50 個元素或譜線，而且每條測量譜線的積分時間≥10 秒；

6.2 樣品消耗量：<2ml，測定不少于 70 個元素；

6.3 譜線靈活性：可實現分析元素的定性、半定量和定量分析；

6.4 線性動態范圍：≥106；

6.5 內標校正：內標校正功能，可實現內標元素和測量元素的同時曝光；

6.6 精密度：測定 1ppm 或 10ppm 多元素混合標準溶液，重復測定十次的 RSD≤0.5%；

6.7 穩定性：測定 1ppm 或 10ppm 多元素混合標準溶液，長時間穩定性 RSD＜1.0%；

6.8 檢出限：典型元素檢出限z低可達 0.1ug/L。
